براکت لوله آویز دو طرفه فنر
براکت لوله آویز پشتیبان فنر دوتایی یک جزء پشتیبانی لوله است که ساختار دو- فنری را با عملکرد پشتیبانی لوله ترکیب میکند. معمولاً در سیستم های لوله کشی صنعتی استفاده می شود.
شرح
براکت لوله آویز پشتیبان دوبل یک جزء پشتیبانی لوله است که ساختار دو فنری- را با عملکرد پشتیبانی لوله ترکیب می کند. معمولاً در سیستم های لوله کشی صنعتی استفاده می شود. این دستگاه که بر اساس تکیه گاه های فنر سنتی توسعه یافته است، مجهز به دو فنر است که با هم کار می کنند و دارای عملکرد پشتیبانی لوله است. برای پشتیبانی از خط لوله و جبران جابجایی خط لوله ناشی از انبساط و انقباض حرارتی، ارتعاش و سایر عوامل استفاده می شود و عملکرد ایمن و پایدار سیستم خط لوله را تضمین می کند.
پارامترهای محصول
|
ویژگی های ساختاری |
این سیستم از یک سیستم فنری دوگانه موازی-استفاده میکند و به توزیع خودکار بار از طریق یک تیر متعادل کننده دست مییابد که در نتیجه مقاومت قوی در برابر بارگذاری ناهموار ایجاد میکند. |
|
محدوده بار استاندارد |
20 کیلو نیوتن تا 500 کیلو نیوتن (تقریباً 2000 کیلوگرم تا 50000 کیلوگرم) |
|
محدوده جابجایی کاری |
50 میلی متر تا 200 میلی متر (جهت عمودی) |
|
دمای قابل اجرا |
-20 درجه ~ +400 درجه |
|
مواد اصلی |
فنرها:-فولاد فنری با کیفیت بالا (60Si2MnA) / فولاد ضد زنگ؛ اجزای ساختاری: فولاد کربن / فولاد ضد زنگ |
|
درمان سطحی |
قطعات فولاد کربن: پوشش رزین اپوکسی؛ قطعات فولادی ضد زنگ: درمان غیرفعال سازی. |
|
استانداردهای پیاده سازی |
GB/T 17116.1، ASME B31.1، EJMA |
ویژگی های کلیدی
ظرفیت بار فوق العاده-بالا
با استفاده از سیستم موازی دو فنری، ظرفیت بار استاندارد 20 کیلو نیوتن تا 500 کیلو نیوتن را پوشش میدهد که 2-3 برابر ظرفیت بارگیری تک فنرهای معمولی است.
قابلیت متعادل کردن بار خودکار
ساختار منحصر به فرد تیر متعادل کننده بار به طور خودکار بارهای غیرعادی خفیف ناشی از نصب یا تغییر شکل لوله را جبران می کند و از توزیع یکنواخت نیرو بر روی هر دو فنر اطمینان حاصل می کند و از خرابی اضافه بار یک فنر- جلوگیری می کند.
عملکرد صاف و مقاومت در برابر تداخل جانبی
ستونهای راهنما/سیلندرهای تعبیهشده بهشدت حرکت عمودی تکیهگاه را محدود میکند، و به طور موثر از نوسانات جانبی خط لوله به دلیل ارتعاش یا نوسانات فشار جلوگیری میکند و پایداری سیستم را بهبود میبخشد.
طراحی شده برای خطوط لوله{0} سنگین بحرانی
مخصوصاً برای مکانهای بحرانی مانند مخازن تحت فشار بزرگ، ورودیها و خروجیهای راکتور، و{0}}خطوط لولههای اصلی با قطر بزرگ که به پایداری و قابلیت اطمینان بسیار بالایی نیاز دارند.
حوزه های کاربردی
انرژی و نیرو
در خطوط لوله بخار اصلی، خطوط لوله آب تغذیه با فشار بالا، و لولههای بزرگ ورودی/خروجی توربینها/ژنراتورها در نیروگاههای حرارتی و هستهای، و همچنین سایر بخشهای لولههای هستهای با فشار بالا، دما بالا و بار سنگین{3}}.
صنعت پتروشیمی
پشتیبانی از خطوط لوله ورودی و خروجی راکتورها و برجهای بزرگ (مانند راکتورهای کراکینگ کاتالیزوری و راکتورهای هیدروژنه)، و خطوط لوله فوق{0}}با قطر بالا-در واحدهای کراکینگ اتیلن.
متالورژی و صنایع سنگین
در خطوط لوله اصلی سنگین-که حامل سیالات با دمای بالا-یا گازهای دودکش در فرآیندهای فولادسازی و نورد هستند.
خطوط لوله واسط تجهیزات شیمیایی بزرگ
در مکانهایی که مستعد ارتعاش و بارهای غیرعادی نصب هستند، مانند ورودی و خروجی کمپرسورهای بزرگ و مجموعههای پمپ، و خطوط لوله جعبه سرد واحدهای جداسازی هوا.
خدمات صادراتی براکت لوله آویز فنر دوبل
بستهبندی سنگین{0}}تقویتشده: استفاده از جعبههای کامپوزیت چوبی- فولادی و قابهای ثابت داخلی مدولار برای اطمینان از عدم تغییر شکل اجزای سنگین در طول حملونقل دریایی.
قابلیت ردیابی اسناد: ارائه گزارشهای آزمایش جفتسازی فنر، گزارشهای بازرسی جوش UT، و ویدیوهای آزمایش بار کامل-.
قبل از نصب از راه دور-تأیید: پشتیبانی از راهنمایی ویدیویی برای مراحل کلیدی نصب، و ارائه لیست گشتاورها و پیشنهادهای تراز کردن.
گارانتی جهانی قطعات یدکی: سیستم فنر هسته خدمات گارانتی را ارائه می دهد و انبارهای قطعات یدکی در مناطق اصلی برای تعویض سریع در دسترس هستند.
پشتیبانی انطباق محلی: انطباق با استانداردهای بازار هدف (مانند CE، GCC)، و کمک به تهیه اسناد انطباق فنی.
کارگاه تولید
تجهیزات تولید

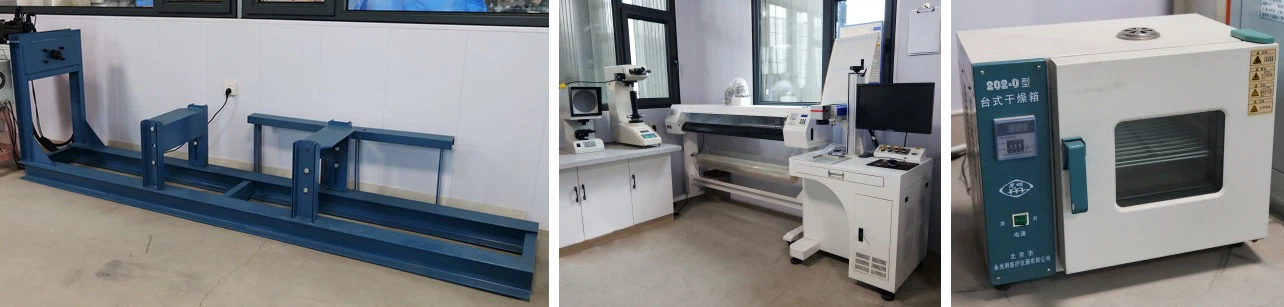

تجهیزات تست
سوالات متداول
س: در چه شرایطی این محصول باید-داشته شود؟
پاسخ: هنگامی که نقاط پشتیبانی لوله بارهای متمرکز را تجربه می کنند و فضا محدود است، این راه حل ترجیحی است.
س: حداکثر وزن لوله ای که می تواند تحمل کند چقدر است؟
پاسخ: قابلیت اطمینان تحت بارهای بسیار{0}سنگین چگونه تضمین میشود؟ سری استاندارد حداکثر 500 کیلو نیوتن (تقریباً 50 تن) را پشتیبانی می کند. قابلیت اطمینان از طریق ضمانت سه گانه تضمین می شود: 1) فنرها به صورت جداگانه انتخاب شده و به صورت جفت تست می شوند تا از سفتی ثابت اطمینان حاصل شود. 2) تیر متعادل کننده و اجزای سازه با استفاده از تحلیل المان محدود (FEA) بهینه شده اند. 3) تست بار استاتیک با ضریب ایمنی 1.25 قبل از حمل و نقل انجام می شود.
س: آیا نصب و راه اندازی پیچیده است؟
A: ما یک پرتو متعادل کننده با علائم و دستورالعمل های دقیق ارائه می دهیم و نصب را می توان با استفاده از یک سطح استاندارد انجام داد. در مقایسه با هماهنگی چندین پشتیبانی مستقل، طراحی یکپارچه آن در واقع فرآیند نصب و راه اندازی را ساده می کند.
